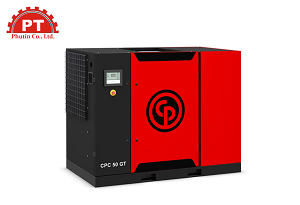

ضاغط هواء برغي من شيكاغو نيوماتيك

ضاغط الهواء برغي شيكاغو نيوماتيك

ضاغط الهواء برغي شيكاغو نيوماتيك هو ضاغط هواء عالي الأداء ومتين يمكنه تلبية جميع متطلبات العمل. يستخدم على نطاق واسع في مجالات مختلفة من الحياة والمختبرات. بعض الأسئلة الشائعة حول هذا الضاغط تشمل:

ما هي مزايا ضواغط الهواء برغي شيكاغو نيوماتيك؟

ما هي الخصائص والمتانة لضواغط الهواء برغي شيكاغو نيوماتيك؟

ما هي المواصفات لضاغط الهواء برغي؟

سنجيب على جميع هذه الأسئلة في المقالة أدناه.

هيكل ضاغط الهواء برغي شيكاغو نيوماتيك

• المحرك الكهربائي والتوصيل: يستخدم معظم ضواغط البرغي محركات ثلاثية الأطوار لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية.
• الصمام: ينظم تدفق الهواء المضغوط إلى الجهاز.
• صمام اتجاهي: يسمح للغاز بالتدفق في اتجاه واحد فقط، ويتم تركيبه عند مخرج الهواء المضغوط.
• صمام إيقاف الزيت: يمنع تسرب الزيت من رأس الضاغط إلى المحرك عند عدم تشغيل الجهاز.
• صمام الضغط الأدنى: يحافظ على ضغط أدنى في خزان الزيت ويعمل بنفس طريقة صمامات التحقق.
• صمام الترموستات: ينظم كمية المزيت التي تصعد على المبرد.
• صمام السلينويد: يفتح ويغلق فتحة الشفط.
• صمام السلامة: يضمن سلامة الجهاز من الاختراق والحرائق.
• خزان الزيت وفاصل الزيت: يخزن زيت المحرك ويزيل زيت الجهاز من الهواء المضغوط لضمان جودة الهواء.
• أنبوب العودة للزيت: يجمع الزيت في الأسفل بواسطة مرشح لفصل الزيت المتبقي بعد عملية الترشيح.
• مرشح الزيت: يقوم بتصفية الأوساخ في الزيت، ويتم تركيبه بين خزان الزيت والبرغي.
• مرشح أولي: يحد من تأثير الرمل والحصى والأوساخ وما إلى ذلك، على الجهاز.
• المبرد: يبرد الهواء المضغوط قبل أن يتم إطلاقه من الحاوية.
• مبرد الزيت: يبرد الزيت والهواء المضغوط معًا، ويقع بجوار المبرد.
• مروحة التبريد: تهب الهواء حول مبرد الزيت والهواء المضغوط.
• مستشعر الضغط: يتحكم في عمل المضخة ضمن نطاق الضغط المقيم.
• مستشعر الحرارة: يقيس حرارة الجهاز ويعطي تحذيرات إذا كانت مرتفعة جدًا.
• مستشعر الحمل الزائد: يحمي الجهاز من الاختراق والحرائق والتشغيل الخاطئ.
• أجزاء أخرى متنوعة مثل المفاتيح وشاشة التحكم بالكريستال السائل والغطاء الواقي، وما إلى ذلك.

مبدأ عمل ضاغط الهواء برغي شيكاغو نيوماتيك

آلية العمل: يستخدم آلية دوران إيجابية، حيث يتم لفه من الأسفل إلى الأعلى، من الخارج إلى الداخل لإنشاء ضغط أعلى. يعمل بناءً على تغيير حجم مستمر، مع محورين كمركز للجاذبية، بما في ذلك رمح كبير ورمح صغير.

في رأس ضاغط نظام ضاغط الهواء برغي، هناك 2 براغي، ورمح رئيسي، ورمح مساعد. هذين الرمحين لديهما أخاديد أسنان تتداخل مع بعضهما البعض. يختلف عدد الأسنان بين الرمحين بمقدار 1-2 أسنان.

عند بدء تشغيل ضاغط الهواء، يتم فصل زوج التروس، مما يخلق مساحة كبيرة في تجاويف التروس الوسطى. يتم ربط هذه المساحة بفتحة السحب وملئها بالهواء. يتوقف عملية السحب عندما يتم توسيع الغرفة الغازية بالكامل ويصل حجم الغاز إلى أقصى قيمته.

عندما يدور الرمح بسرعة عالية، يتم سحب الهواء إلى السكن من خلال فتحة السحب ومباشرة إلى التجويف الهوائي بين الرمحين. يضيق هذا التجويف بفضل التروس الشد، مما يقلل من حجم الغاز ويزيد من الضغط. يتم تركيب صمام التحقق عند المخرج لمنع الهواء المضغوط من العودة وتقليل التسرب.

تطبيقات ضاغط الهواء برغي

• في صناعة الإلكترونيات الصناعية: يستخدم الهواء المضغوط من ضاغط الهواء برغي في تصنيع وتجميع المكونات الإلكترونية.
• في صناعة التصنيع: يستخدم الهواء المضغوط للتحكم في معدات الأتمتة.
• في صناعة البناء: يوفر الهواء المضغوط لنقل ورش الخرسانة ورشها في الحالات التي لا يمكن استخدام خلاطات الخرسانة.
• في صناعة التعدين: يوفر الهواء المضغوط النظيف الذي يحتوي على الأكسجين للأنفاق والمناجم وما إلى ذلك، للعمال.
• في صناعة الطب: يجفف ويعقم المعدات الطبية، ويجفف الأدوية، ويخلق بيئة مثالية في غرف الكيمياء الحيوية، ويوفر الهواء المضغوط لمعدات مثل أجهزة الأشعة السينية.

مواصفات ضاغط الهواء برغي

ضاغط الهواء برغي CPN

• مستوى الضوضاء: 70-80 ديسيبل (أ)
• خزان: 200، 270، أو 500 لتر
• تدفق: 220 - 1631 لتر/دقيقة
• قوة: 3-20 حصان / 2.2-15 كيلوواط
• ضغط العمل: 8 - 13 بار
• الوزن: 115 - 354 كجم

ضاغط الهواء برغي CPM

• مستوى الضوضاء: 61-71 ديسيبل (أ)
• خزانات: 0، 200، 270، 500 لتر
• تدفق: 240 - 1860 لتر/دقيقة
• قوة: 3-20 حصان / 2.2-15 كيلوواط
• ضغط العمل: 8 - 13 بار
• الوزن: 99 - 360 كجم

ضاغط الهواء برغي CPA-CPB-CPBg

• قوة: 7.5
