نظام أوميغا للتبديل والتحكم في الأجهزة الكهربائية

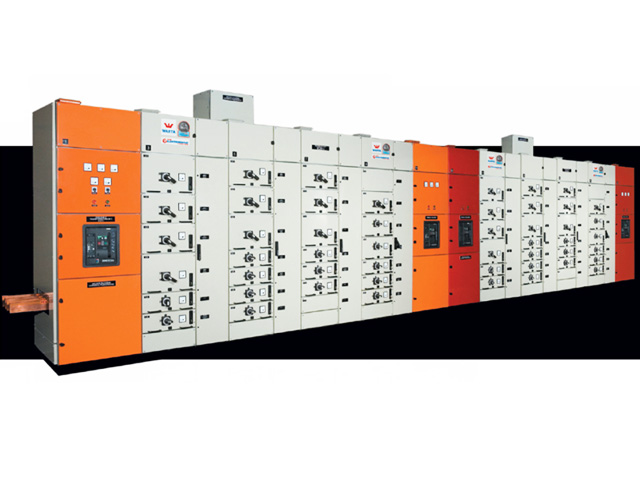

نظام أوميغا لوحات التوزيع والتحكم

تسر شركة سانغ تاو ج.م.م أن تقدم نظام أوميغا لوحات التوزيع والتحكم.

1. معلومات المنتج

يتضمن نظام لوجستروب المتكامل تقنية الوحدات الثابتة والقابلة للإزالة والقابلة للسحب والمتوازية للوحات الكهربائية ومراكز التحكم في المحركات.

الفوائد الرئيسية تشمل:

• الحد الأدنى لفترة التوقف
• إعادة تكوين الوحدات أثناء تشغيل اللوحة
• قابلية التبديل بين أنواع الوحدات المختلفة
• القدرة على تبديل أنواع الوحدات المختلفة
• اختبار النوع بالكامل
• حماية القوس الداخلي

التطبيقات:

يمكن توريد نظام أوميغا لوحات التوزيع والتحكم على شكل أجزاء فردية أو مجمعة ميكانيكيًا وهو مناسب لمجموعة واسعة من الصناعات بما في ذلك:

2. البيانات الفنية:

• الكيميائية
• الصيدلانية
• البتروكيماويات
• خدمات البناء
• محطات الطاقة
• مصانع الورق
• محطات معالجة المياه
• صناعة السيارات
• صناعة التعدين
• الطاقة
• المباني التجارية
• النفط والغاز

المعايير المرجعية

• تجميع أجهزة التوزيع والتحكم المختبرة بالنوع
• IEC-61439-1 و 2/ 60439-1
• BS EN 61439-1 و 2/ 60439-1
• EN 61439-1 و 2/ 60439-1
• IEC 60529
• IEC 62208
• IEC/TR 61641
• CSA-C22.2 No.31 و 14
• DIN VDE 0660 الجزء 500
• DIN 43671/12.75
• جمعيات تصنيف السفن

البيانات الكهربائية

الجهد المقنن

• جهد تحمل النبض المقنن (Uimp): 9.8 كيلو فولت / 8 كيلو فولت
• جهد العزل المقنن (Ui): 1000 فولت
• جهد التشغيل المقنن (Ue): 690 فولت

التيارات المقننة

• نظام الباص الرئيسي الأفقي والعمودي
• التيار المقنن (In): حتى 8500 أمبير
• التيار المقنن الذروي (Ipk): حتى 330 أمبير
• التيار المقاوم للزمن المختصر (Icw): حتى 150 كيلو أمبير لمدة ثانية واحدة
• أنظمة الباصات التوزيعية الثابتة
• التيار المقنن (In): حتى 2000 أمبير
• التيار المقنن الذروي (Ipk): حتى 220 أمبير
• التيار المقاوم للزمن المختصر (Icw): حتى 100 كيلو أمبير لمدة ثانية واحدة
• أنظمة الباصات التوزيعية القابلة للسحب والقابلة للإزالة
• التيار المقنن (In): حتى 1800 أمبير
• التيار المقنن الذروي (Ipk): حتى 154 أمبير
• التيار المقاوم للزمن المختصر (Icw): حتى 70 كيلو أمبير لمدة ثانية واحدة
• التيار المقاوم الشرطي (Icc): حتى 100 كيلو أمبير لمدة ثانية واحدة

البيانات الميكانيكية

الفصل الداخلي

• IEC 61439-1 و 2/ 60439-1
• BS EN 60439-1

النموذج 1 إلى 4، A و B

نوع NC1 من 1 إلى 7

درجة الحماية

• IEC 60529

IP2X حتى IP44 (اختياري IP54)

المواد

• الأبواب والألواح: فولاذ مدهون بسمك 1.5 مم أو 2.0 مم
• الإطار: فولاذ مدهون أو ألوزنك بسمك 2.0 مم
• القاعدة: فولاذ قوي مدهون بسمك 2.5 مم مع طلاء ميجنيليس
• لوحات التركيب: ألوزنك بسمك 2.0 مم
• الألواح الداخلية: ألوزنك بسمك 1.0 - 2.0 مم
• الفولاذ المقاوم للصدأ (اختياري): ANSI 304 160/80
• الألواح الخلفية: ألوزنك 1.5، فولاذ مدهون بسمك 1.5 مم أو 2.0 مم
• الألواح العلوية: ألوزنك 1.5

اللون

• الأبواب والألواح: RAL 7035 بنية ناعمة
• القاعدة: RAL 9005 بنية ناعمة

الأبعاد (مم)

• مع الألواح المسطحة (AGP)
• الارتفاع: 1995، 2185، 2375
• العرض: 440، 630، 820، 1010، 1200
• العمق: 600، 790

شروط الخدمة

• التركيب: داخلي
• درجة حرارة البيئة: 0 درجة مئوية إلى +40 درجة مئوية
• الرطوبة النسبية: الحد الأقصى 50٪ عند 40 درجة مئوية
• الارتفاع: ≤2000 متر

يرجى الاتصال بنا عبر الخط الساخن أو إرسال بريد إلكتروني لمزيد من المعلومات. يسعدنا خدمتك!
